Wärmepumpen Wärmepumpensteuerung INSYG Alfa

Für den Betrieb der Sunex Nexus Pro EVI 8/13/18/35 kW

Die INSYG ALFA M EVI wird für den Vollbetrieb der Wärmepumpe der Sunex M EVI eingesetzt. Darüber hinaus steuert sie 2 Heizkreise und den Warmwasserkreislauf. Das
Gerät ist mit einem Farb-Touchpanel ausgestattet.

Das Gerät kann angeschlossen werden an:

• 2 Umwälzpumpen
• 2 Mischventile (Öffnen und Schließen)
• Elektroheizstab
• Umschaltventil
• Umwälzpumpe

Die Regelung der Heizkreise erfolgt auf der Grundlage der Solltemperatur des Heizkreises
(Fühler für die Kreise 1 und 2) und der Raumfühler oder Raumthermostate (Typ Ein/Aus).

Hauptfunktionen der Elektrobox:

• Steuerung von Heizkreisen: Sie kann bis zu zwei Heizkreise sowie den Warmwasserkreislauf steuern.

• Anschlussmöglichkeiten: Unterstützt den Anschluss von zwei Umwälzpumpen, zwei Mischventilen (Öffnen und Schließen), einem Elektroheizstab und einem Umschaltventil.

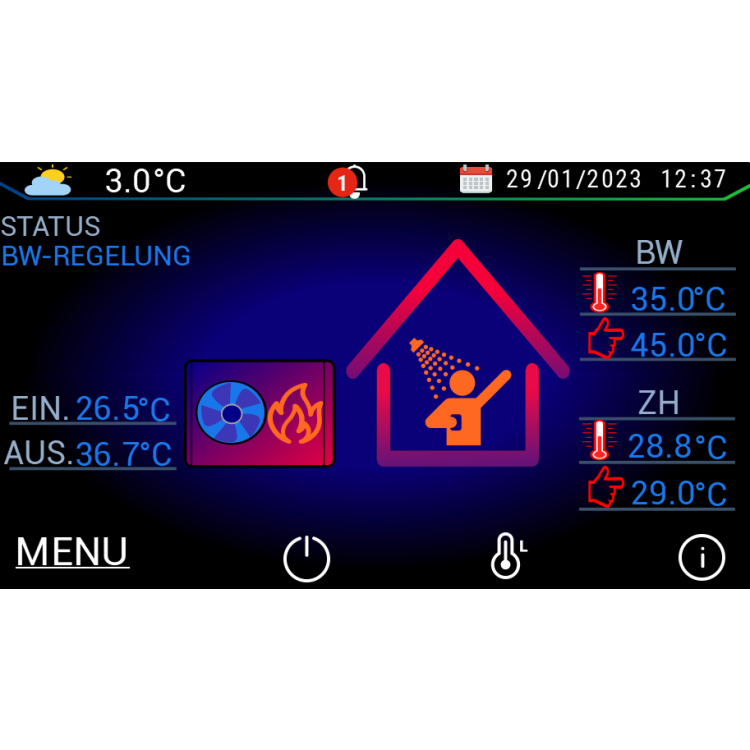

• Bedienung: Ausgestattet mit einem 4,3" Farb-Touchscreen für eine intuitive Benutzerführung.

Der Lieferumfang besteht aus:

1x Elektrobox INSYG ALFA M EVI 8/13/18/35 ( inkl. INSYG Cloud )

Für den Betrieb der Sunex Nexus Pro M 9/14/17 kW

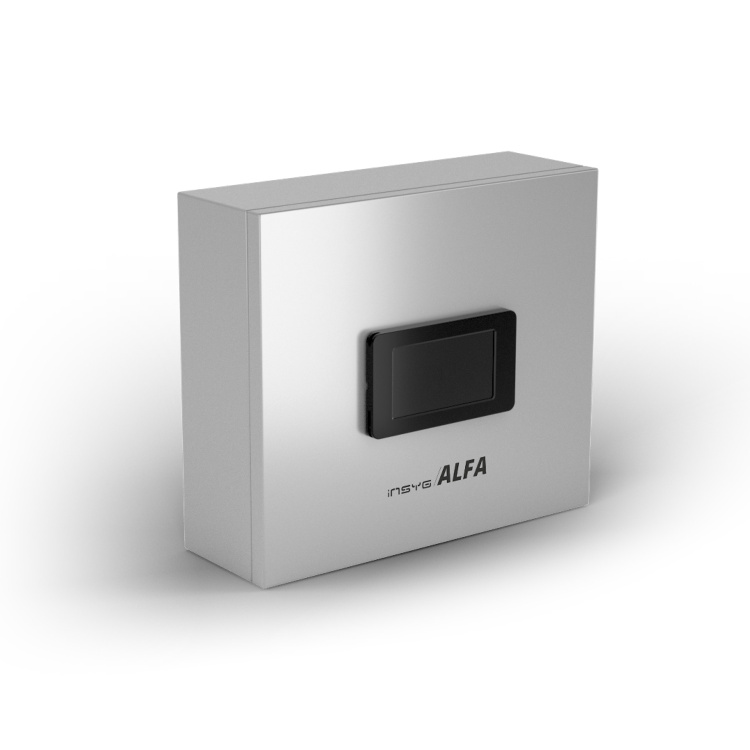

Die Elektrobox INSYG ALFA ist ein zentrales Steuerungsmodul für die Nexus M Wärmepumpen der Modelle 9, 14 und 17. Sie ermöglicht eine umfassende Regelung und Überwachung des Heizsystems, einschließlich der Integration in die INSYG Cloud für Fernzugriff und -steuerung.

Hauptfunktionen der INSYG ALFA:

• Steuerung von Heizkreisen: Regelt bis zu zwei Heizkreise mit Mischventilen entsprechend der Heizkurve.

• Warmwasserbereitung: Schaltet bedarfsgerecht zwischen Zentralheizung und Brauchwasser um.

• Zusatzheizung: Aktiviert den Elektroheizstab als Zusatzheizung, Notstromquelle oder zur Erwärmung des Brauchwassers.

• Zirkulationspumpe: Steuert die Brauchwasser-Zirkulationspumpe.

• Zeitpläne: Ermöglicht die Erstellung von Zeitplänen für Zentralheizung und Brauchwasser.

• Bedienung: Verfügt über ein 4,3"-Touchscreen-Grafikdisplay zur Anzeige der Betriebsparameter von Wärmepumpe und Heizkreisen.




INSYG Cloud Integration:

Durch die Anbindung an die INSYG Cloud können Benutzer ihre Wärmepumpe von überall aus über das Internet steuern und Einstellungen nach Bedarf ändern.

Anschlussmöglichkeiten der INSYG ALFA:

• 2 Umwälzpumpen

• 2 Mischventile (Öffnen und Schließen)

• Elektroheizstab

• Umschaltventil

• Raumfühler oder Raumthermostate (Typ Ein/Aus)
