Beschreibung

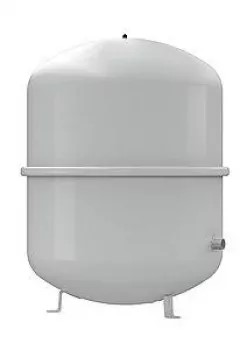

Reflex N, Membran-Durckausdehnungsgefäß für geschlossene Heizungs- und Kühlwasseranlagen, gebaut nach DIN EN 13831, Zulassung gemäß Richtlinie für Druckgeräte 87/23/EG
- Farbe grau
- Fußkonstruktion zur Befestigung
- außen beschichtet
- Membran nicht austauschbar
- zul. Betriebsüberdruck 6 bar
- Gasvordruck werksseitig 1,5 bar
- zul. Vorlauftemperatur 120°C
- zul. Betriebstemperatur Membrane 70°C
Technische Details zu 50Liter:
- Nennvolumen 50 Liter
- Nutzvolumen max 45 Liter
- Durchmesser 441 mm
- Höhe 496 mm
- Leergewicht 9,6 kg
- Systemanschluss: R 3/4
Tiefe / Länge (mm):441
Höhe (mm):496
Breite (mm):441
Technische Details zu 80Liter:
- Nennvolumen 80 Liter
- Nutzvolumen max 72 Liter
- Durchmesser 512 mm
- Höhe 566 mm
- Leergewicht 13,28 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):512
Höhe (mm):566
Breite (mm):512
Technische Details zu 100Liter:
- Nennvolumen 100 Liter
- Nutzvolumen max 90 Liter
- Durchmesser 512 mm
- Höhe 673 mm
- Leergewicht 15,84 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):512
Höhe (mm):673
Breite (mm):512
Technische Details zu 140Liter:
- Nennvolumen 140 Liter
- Nutzvolumen max 126 Liter
- Durchmesser 512 mm
- Höhe 892 mm
- Leergewicht 19,9 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):512
Höhe (mm):892
Breite (mm):512
Technische Details zu 200Liter:
- Nennvolumen 200 Liter
- Nutzvolumen max 180 Liter
- Durchmesser 634 mm
- Höhe 758 mm
- Leergewicht 23,08 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):634
Höhe (mm):758
Breite (mm):634
Technische Details zu 250Liter:
- Nennvolumen 250 Liter
- Nutzvolumen max 225 Liter
- Durchmesser 634 mm
- Höhe 888 mm
- Leergewicht 24,7 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):634
Höhe (mm):888
Breite (mm):634
Technische Details zu 300Liter:
- Nennvolumen 300 Liter
- Nutzvolumen max 270 Liter
- Durchmesser 634 mm
- Höhe 1092 mm
- Leergewicht 27 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):634
Höhe (mm):1092
Breite (mm):634
Technische Details zu 400Liter:
- Nennvolumen 400 Liter
- Nutzvolumen max 360 Liter
- Durchmesser 740 mm
- Höhe 1102 mm
- Leergewicht 47 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):740
Höhe (mm):1102
Breite (mm):740
Technische Details zu 500Liter:
- Nennvolumen 500 Liter
- Nutzvolumen max 450 Liter
- Durchmesser 740 mm
- Höhe 1321 mm
- Leergewicht 52 kg
- Systemanschluss: R 1
Tiefe / Länge (mm):740
Höhe (mm):1321
Breite (mm):740
