| Artikelnummer: | 4260614464247 |
| Lieferzeit ***: | 5 - 8 Werktage |
| Gewicht: | 345 kg |
| EAN: | 4260614464247 |
| Externe Artikel-Nr: | Pelletkessel PX20 |
| Zustand: | Neu |
| Geschlecht: | Unisex |
|
|
|
| Verfügbarkeit: |
|
| Energieeffizienz | A+ |
| Nr. | |||
| 1. | Kesselgehäuse | 16. | Hauptschalter (rot) |

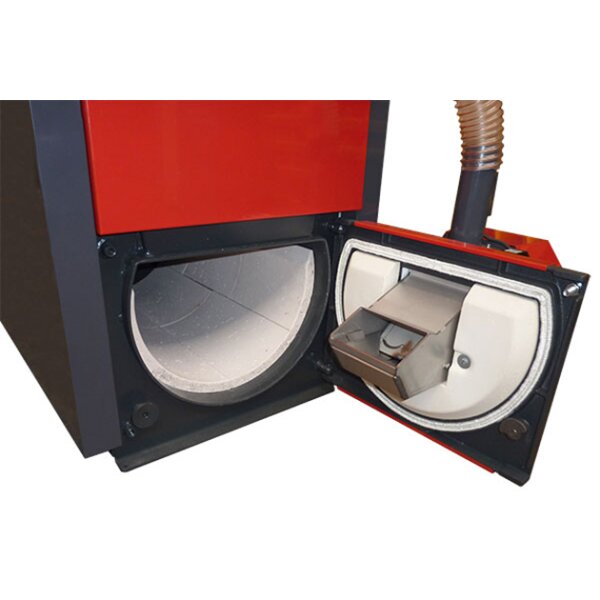

| 2. | Reinigungstür | 17. | Regelthermostat (Kesselth.) |
| 3. | Pelettbrenner ATMOS A25 | 18. | Brennerschalter (schwarz) |
| 4. | Bedienungspaneel | 19. | Sicherheitsthermostat |
| 5. | Förderschnecke | 20. | Sicherung T6,3A/1500 – type H |
| 6. | Türauskleidung – Sibral groß | 21. | Abdeckung des Reinigungsdeckels |
| 7. | Türdichtung 18 x 18 mm | 22. | Abzugsventilator (außer PX10) |
| 8. | Ziermutter | 23. | Kondensator des Abzugsventilator – 1μF |
| 9. | Isolierung unter den Brenner | 24. | Reinigungsdeckel des hinteren Kanals |

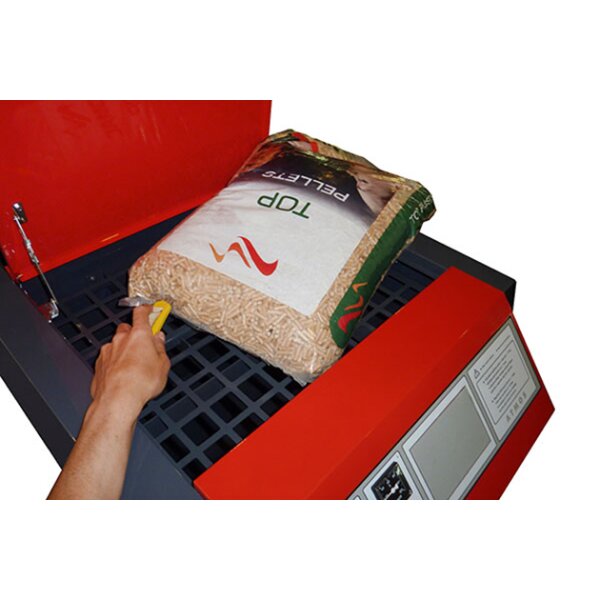

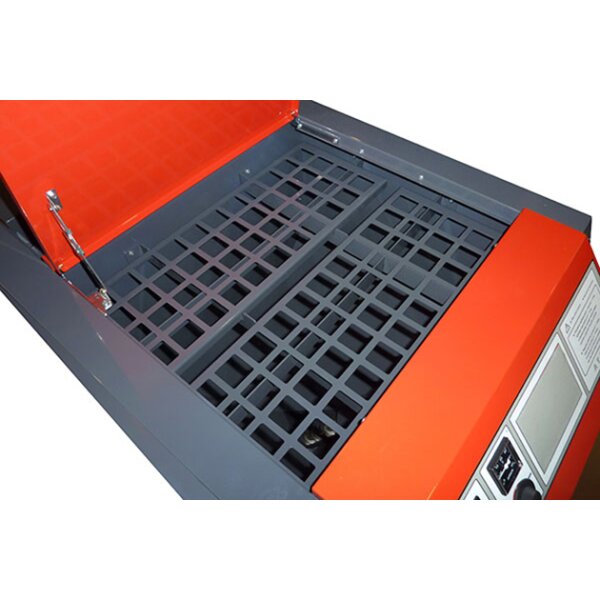

| 10. | Pelletsbehälter 65 l (PX10) / 175 l (PX15, PX20) / 215 l (PX25) | 25. | Deckel des Vorratsbehälters |
| 11. | Rohrwärmetauscher | 26. | Verbindungsschlauch des Brenners – Ø 65 mm – Länge 550 m (PX15, PX20, PX25) – Länge 480 m (PX10) |

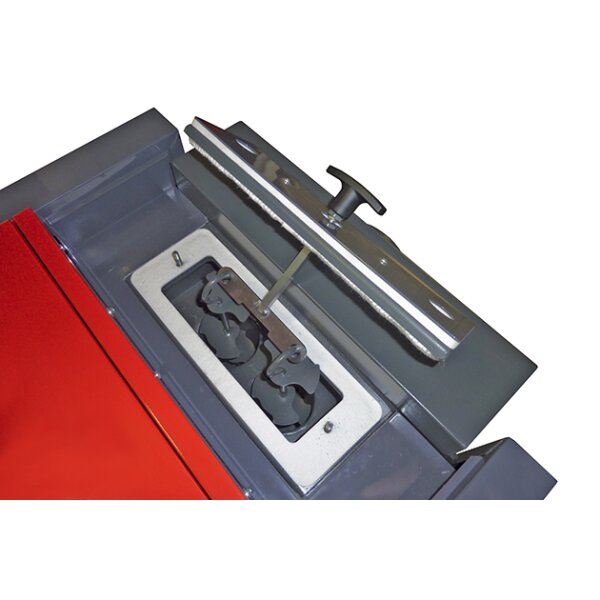

| 12. | Bremselement mit Reinigungszugstange und Griff | K | – Abzugsrohrstutzen |

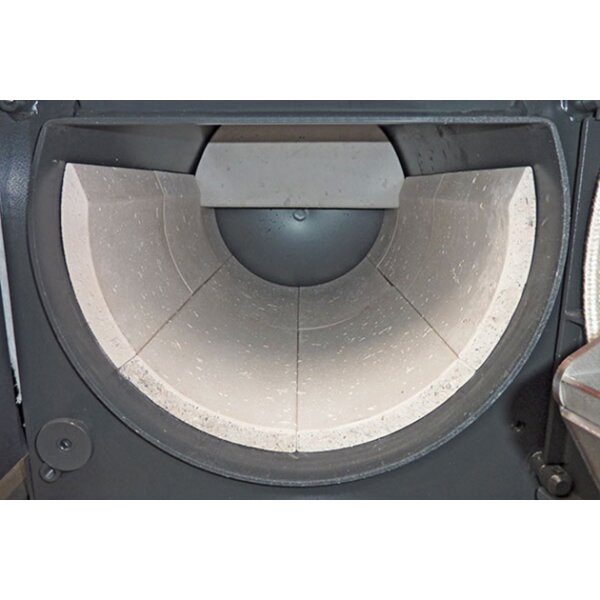

| 13. | Feuerfester Formstein – Feuerraumboden + Hintere Wand für PX10 | L | – Wasseraustritt aus Kessel |
| 14. | Feuerfester Formstein – Blende | M | – Wassereintritt in Kessel |
| 15. | Thermometer | N | – Stutzen für Anlasshahn |
| Maße (mm) | Kesseltyp | |||
| PX10 | PX15 | PX20 | PX25 | |
| A | 1221 | 1411 | 1411 | 1411 |
| B1 | 995 | 1145 | 1145 | 1345 |
| B2 | 1150 | 1447 | 1447 | 1647 |
| C | 594 | 674 | 674 | 674 |
| D | 1012 | 1213 | 1213 | 1213 |
| E | 128 / 130 | 150 / 152 | 150 / 152 | 150 / 152 |
| G | 140 | 140 | 140 | 140 |
| H | 950 | 1150 | 1150 | 1150 |
| CH | 166 | 166 | 166 | 166 |
| I | 180 | 180 | 180 | 180 |
| J | 6/4″ | 6/4” | 6/4” | 6/4” |
| Spezifikationen | Kesseltyp | ||||
| PX10 | PX15 | PX20 | PX25 | ||
| Kesselwärmeleistung | kW | 3 – 10 | 4,5 – 15 | 4,5 – 20 | 4,5 – 24 |
| Kesselfeurungswärmeleistung | kW | 3,2 – 10,9 | 4,8 – 16,3 | 4,8 – 21,9 | 4,8 – 26,2 |
| Heizfläche | m2 | 1,5 | 1,9 | 1,9 | 2,2 |
| Brennstoffschacht Inhalt (Behälter) | dm3 (l) | 65 | 175 | 175 | 215 |
| Füllöffnung Abmessung | mm | 542 x 480 | 542 x 480 | 542 x 480 | 542 x 480 |
| Vorgeschriebener Schornsteinzug | Pa / mbar | 13 / 0,13 | 15 / 0,15 | 16 / 0,16 | 17 / 0,17 |
| Max. Arbeitsüberdruck Wasser | kPa / bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
| Kesselgewicht | kg | 287 | 345 | 345 | 418 |
| Abzugsrohrstutzen Durchmesser | mm | 128 / 130 | 150 / 152 | 150 / 152 | 150 / 152 |
| Elektroteile Schutzart | IP | 20 | 20 | 20 | 20 |
| Hilfstromverbrauch bei Nennwärmeleistung (elmax) | W / kW | 42 / 0,042 | 92 / 0,092 | 92 / 0,092 | 92 / 0,092 |
| Hilfstromverbrauch bei Teillastwärmeleistung (elmax) | W / kW | 22 / 0,022 | 22 / 0,022 | 22 / 0,022 | 22 / 0,022 |
| Hilfstromverbrauch bei Nennwärmeleistung (elmax) bei Brennstoffzündung | W / kW | 522 / 0,522 1042 / 1,042 | 522 / 0,522 1042 / 1,042 | 522 / 0,522 1042 / 1,042 | 522 / 0,522 1042 / 1,042 |
| Hilfstromverbrauch bei Bereitschaftsmodus (Psb) | W / kW | 3,3 / 0,033 | 3,3 / 0,033 | 3,3 / 0,033 | 3,3 / 0,033 |
| Anheizmodus | automatisch | ||||
| Abgegebene Nutzwärme bei Nennwärmeleistung (Pn) | 10,8 | 14 | 20,5 | 23,6 | |
| Abgegebene Nutzwärme bei Teillastwärmeleistung (Pn) | 3 | 4,3 | 4,3 | 4,3 | |
| Kessel Wirkungsgrad | % | 91,6 | 92,7 | 91,5 | 93,6 |
| Brennstoff-Wirkungsgrad bei Nennwärmeleistung (nn) | % | 85,8 | 84 | 83,4 | 83,8 |
| Brennstoff-Wirkungsgrad bei Teilastwärmeleistung (nn) | % | 87,2 | 85,5 | 85,7 | 85,6 |
| Kesselklasse | 5 | 5 | 5 | 5 | |
| Kesselkategorie | 1 | ||||
| Betriebsmodus | nicht kondensiert | ||||
| Festbrennstoffkessel mit Kraft-Wärme-Kopplung | nein | nein | nein | nein | |
| Kombiheizgerät | nein | nein | nein | nein | |
| Klasse (Energy efficiency class) | A+ | A+ | A+ | A+ | |
| Abgastemperatur bei Nennleistung (Pellets) | °C | 117 | 118 | 142 | 145 |
| Abgasmassenstrom bei Nennleistung (Pellets) | kg / s | 0,008 | 0,011 | 0,015 | 0,018 |
| Vorgeschriebener Brennstoff (präferiert) | hochwertige Pellets mit Durchmesser von 6 – 8 mm mit Heizwert 16 – 19 MJ.kg-1 | ||||
| Durchschnittsverbrauch Brennstoff – Pellets bei Nennleistung | kg.h-1 | 2,3 | 3,6 | 4,5 | 5,4 |
| Wasservolumen im Kessel | l | 50 | 76 | 76 | 85 |
| Hydraulischer Verlust Kessel | mbar | 0,19 | 0,20 | 0,20 | 0,22 |
| Minimalvolumen Pufferspeicher | l | 300 | 500 | 500 | 500 |
| Anschlussspannung | V / Hz | 230 / 50 | |||
| Vorgeschriebene minimale Rückwassertemperatur im Betrieb beträgt 65 °C. Vorgeschriebene Betriebstemperatur des Kessels beträgt 80 – 90 °C. |
Quelle: www.atmos.eu
Bei Fragen können Sie uns gerne kontaktieren (s. Impressum). |
|
