Beschreibung

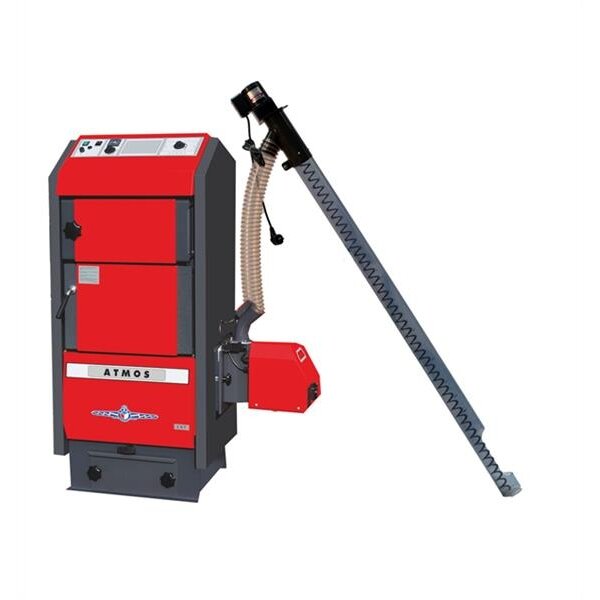

ATMOS Pelletkessel der Serie P mit 8,9-40 kW als Set mit Brenner A45 und Förderschnecke
Lieferumfang des Sets:
- ATMOS Pelletkessel P40
- ATMOS Pelletbrenner A45
- ATMOS Förderschnecke
ATMOS Pelletkessel P40
ATMOS Pelletkessel der Serie P / Ersatzbrennstoff Holz mit 8,9-40 kW.
Die Kessel dienen in Verbindung mit dem Pelletbrenner A45 ausschließlich zur Verbrennung von Pellets, jedoch besteht im Notbetrieb die Möglichkeit im oberen Abbrand mit Holz zu heizen. Wenn der Kessel mit Holz geheizt wird, muss der Pelletbrenner demontiert werden. Im unteren Bereich der Verbrennungskammer befindet sich unter dem Schieberost ein großer Ascheauffangbehälter, welcher auf eine automatische Ascheaustragung (separat bestellen) umgerüstet werden kann. Hinter einer extra Tür oberhalb der Kesseltüre befindet sich der 3-fach Röhrenwärmetauscher, welcher mit Abgasbremser bestückt ist.
ATMOS Pelletkessel sind in Verbindung mit unserem ATMOS Pelletbrenner eine effektive, automatische und kompakte Pelletanlage. Die Bedienung erfolgt durch eine thermostatische Regelung des Pelletbrenner und der Ladpumpe. Je nach örtlicher Gegebenheit besteht die Möglichkeit, den Pelletbrenner auf der rechten oder linken Seite zu montieren.
Ein sehr umweltfreundlicher, zukunftsorientierter Pelletkessel mit ausgezeichneten Abgaswerten und einem einmaligen Preis-Leistungsverhältnis.
Im Lieferumfang enthalten:
- Pelletkessel
- Kesselfüll- und Entleerungshahn
- Reinigungsbesteck
Brennstoff: Holzpellets - Ø 6-8 mm, Länge 10-25mm, DINplus + EN-Norm A1 (weiße Pellets)
Notbetrieb: Scheitholz im oberen Abbrand
Empfohlene Puffergroße: 1250 Liter
passender Pelletbrenner: A25 (separat bestellen)
CE- Zulassung für Deutschland und EU
Prüfung mit Zertifikat nach DIN EN 303-5
Vorteile / Merkmale Serie P
- kompakter und sehr robuster Kesselaufbau - moderne Kontruktion
- stabile Blechverkleidung und ansprechendes Design
- leichte, übersichtliche Bedienung und geringer Reinigungsaufwand
- sparsam im Verbrauch durch hohen Wirkungsgrad
- variable Türöffnung - rechts/links angeschlagen (Standard rechts angeschlagen)
- große Fülltür für leichte Handhabung
- garantierte Langlebigkeit
- hervorragende Abgaswerte
- keramische Brennkammer
Dieser Kessel ist BAFA Förderfähig und unterschreitet die Werte der BImSchV Stufe 2
ATMOS Pelletbrenner A45 mit max. 49 kW Leistung - Farbe ROT
Der Pelletbrenner kann sowohl rechts als auch links an die Pelletkessel der Serie P montiert werden. Die eingebaute Pelletbrennersteuerung verfügt über ein Zwei-Zeilen-Display mit Klartextanzeige, sowie den Bedientasten für die Einstellungen. Die Brennersteuerung regelt unter anderem den Brennerventilator, die Glühspiralen und die Förderschnecke. Die gewünschte Brennerleistung wird über das Menü der Steuerung eingestellt. Alle Informationen werden dabei in Klarschrift direkt am Display angezeigt.
Die Brennstoffzündung erfolgt automatisch über zwei elektrische Glühspirlaen, welche abwechselnd arbeiten, um eine hohe Betriebssicherheit zu garantieren. Über die Photozelle im Pelletbrenner wird der Zündvorgang überwacht.
Möglichkeiten des Pelletbrenners
- Brennersteuerung mittels Pufferfühler oben / unten
- Brennersteuerung nach zwei oder drei Temperaturen im Pufferspeicher mit der intelligten Berücksichtigung von möglichem Solarertrag
- Ansteuerung des Kesselsaugzugvnetilator direkt vom Brenner - mittels Ausgangsreserve
- Ansteuerung einer Solarpumpe direkt vom Brenner
- Automatischer Start des Pelletbrenners nach dem Holzausbrennen bei den Kombikesseln GSP Serie
Pelletbrenner passend zu Pelletkessel: P30, P40, P50
Leistungsbedarf beim Start: 480 / 1024 Watt
Leistungsbedarf im Betrieb: 47 Watt
Leistungsbedarf im Standby: 3,3 Watt
Schalldruckpegel: 47 dB
Anschlussmöglichkeiten: Pufferfühler oben / unten, Kesselfühler, Abgas- oder Solarfühler
ATMOS Förderschnecke DRA passend für die Pelletbrenner A45 / A85
Im Lieferumfang enthalten:
- Förderschneckenrohr (Stahl) mit Förderspirale
- T-Stück mit Fallschlauch zum Pelletbrenner
- 40 Watt Motor mit Getriebe
- Standfuß und Befestigungsmaterial
Technische Daten
Nennleistung (kW):8,9-40
Abgastemperatur (°C):157
Mitte Rauchrohr (mm):848
Rauchrohr Ø (mm):148-152
Vor- Rücklauf (Zoll):1 1/2
mind. Puffervolumen (l):800/1200
Wirkungsgrad (%):90,1
Füllraumtiefe (mm):510
Füllraumvolumen (dm):105
Staub-Messwert (mg/m³):11
erford. Schornsteinzug (mbar):0,22
Abgasmassestrom (kg/s):0,031
CO-Messwert (mg/m³):103
Bilderkurztext: BAFA Förderfähig
Tiefe / Länge (mm):770
Höhe (mm):1207
Breite (mm):620
| Kesseltyp ATMOS | | P 15 | P 20 | P 30 | P 40 | P 50 |
|---|
| Kesselleistung | kW | 4,5 - 15 | 6,5 - 22 | 8,9 - 29,8 | 8,9 - 40 | 13,5 - 45 |
| Heizfläche | m2 | 1,9 | 2 | 2,7 | 2,7 | 3,6 |
| Volumen des Brennstoffschachtes | dm3 | 70 | 70 | 105 | 105 | 140 |
| Abmessung der Füllöffnung | mm | 270x450 | 270x450 | 270x450 | 270x450 | 270x450 |
| Vorgeschriebener Rauchabzug | Pa | 18 | 15 | 21 | 22 | 23 |
| Max. Arbeitsüberdruck des Wassers | kPa | 250 | 250 | 250 | 250 | 250 |
| Kesselgewicht | kg | 305 | 315 | 386 | 386 | 455 |
| Durchmesser des Abzugs | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| Kesselhöhe | mm | 1405 | 1405 | 1405 | 1405 | 1405 |
| Kesselbreite | mm | 606 | 606 | 606 | 606 | 606 |
| Kesseltiefe | mm | 708 | 754 | 954 | 954 | 1154 |
| Abdeckung des el. Teiles | IP | 20 |
Elektr. Leistung
– beim Einschalten
– beim Betrieb | W |
522
42 |
572
92 |
530
97 |
530
97 |
530
97 |
| Kesselwirkungsgrad | % | 90,4 | 91,1 | 92,4 | 90,1 | 91,1 |
| Kesselklasse nach DIN EN 303-5 | | 5 | 5 | 5 | 5 | 5 |
| Energieeffizienzklasse | | A+ | A+ | A+ | A+ | A+ |
Abgastemperatur bei Nennleistung
(Pellets) | °C | 141 | 128 | 133 | 157 | 123 |
| Abgasmassenstrom | kg/s | 0,012 | 0,016 | 0,025 | 0,031 | 0,035 |
| Vorgeschriebener Brennstoff (Bevorzugter) | | Qualitative Holzpellets mit Durchmesser von 6 - 8 mm, Länge
5 - 25 mm und mit einer Heizwert 16 - 19 MJ.kg-1 (weiße Pellets) |
| Ersatzbrennstoff im Notfall | | Trockenes holz mit einem Heizwert 15 - 17 MJ.kg-1 mit einem
Wasserinhalt von 12 - 20 %, Durchmesser 80 - 150 mm |
Durchschnittlicher Brennstoffverbrauch
– Pellets bei Nennleistung | kg.h-1 | 3,7 | 5 | 8,6 | 9,4 | 10,6 |
| Max. Scheitlänge | mm | 310 | 310 | 510 | 510 | 710 |
| Heizdauer bei Nennleistung - Holz | Std. | 2 | 2 | 2 | 2 | 2 |
| Wasservolumen im Kessel | l | 65 | 82 | 91 | 91 | 117 |
| Hydraulischer Verlust des Kessels | mbar | 0,22 | 0,22 | 0,23 | 0,23 | 0,24 |
| Minimales Volumen des Ausgleichsbehälters | l | 500 | 500 | 750 | 750 | 1000 |
| Anschlussspannung | V/Hz | 230/50 |
Vorgeschriebene Mindesttemperatur des Rückflusswassers während des Betriebes 65 °C.
Vorgeschriebene Betriebstemperatur des Kessels 80 - 90 °C. |
Quelle: www.atmos.eu
