Kombikessel Holz / Pellets DC18GSP Set mit Brenner A25GSP und FS 1,5
9.549,00 €
Artikelnummer: 4260614463776
Lieferzeit ***: 5 - 8 Werktage
Gewicht: 547 kg
EAN: 4260614463776
Externe Artikel-Nr: Kombikessel Holz / Pellets DC18GSP Set mit Brenner
Zustand: Neu
Geschlecht: Unisex
.
Verfügbarkeit:
Energieeffizienz A+
Produktdatenblatt
Warenkorb
Merkzettel Produktbeschreibung drucken
*** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte den Versandinformationen

Produktdetails

ATMOS Kombikessel Holz / Pellets DC18GSP als Set mit Pelletbrenner A25GSP und Förderschnecke 1,5 Meter

Lieferumfang des Sets:
- ATMOS Kombikessel DC18GSP
- ATMOS Pelletbrenner A25GSP
- ATMOS Förderschnecke 1,5 Meter


ATMOS Kombikessel DC18GSP:
Die Serie GSP der ATMOS Kombikessel löst die Serie SP ab. Diese GSP Kessel sind auf dem Prinzip der Holzvergaserkessel aufgebaut und wurden um eine Brennkammer für Pellets erweitert. Duch diese Kombination Holz / Pellets erreicht dieser Kessel einen Wirkungsgrad von über 90% mit beiden Brennstoffarten. Aufgrund des besonders effizienten Abgaswärmetauschers im hinteren senkrechten Rauchgaskanal sowie einer thermostatischen Regelung der Zuluft über die Abgastemperatur unterschreitet dieser Kessel die Vorgaben der BImSchV Stufe 2. Die jeweils nicht in Betrieb befindliche Brennkammer wird über eine Servoklappensteuerung 100%ig verschlossen, so dass keine Zuführung von Falschluft mehr möglich ist.

Die Umschaltung von Holz auf Pellets und zurück erfolgt bei dieser Kesselserie von Hand über einen Funktionsumschalter. Das Umschalten kann schon im laufenden Holzbetrieb erfolgen, da der Pelletbrenner mittels Überwachung der Abgas- und Kesseltemperatur selbständig startet, nachdem das Holz ausgebrannt ist. Durch den Einbau unserer Regelung ACD01 kann eine halbautomatische Umschaltung realisiert werden.

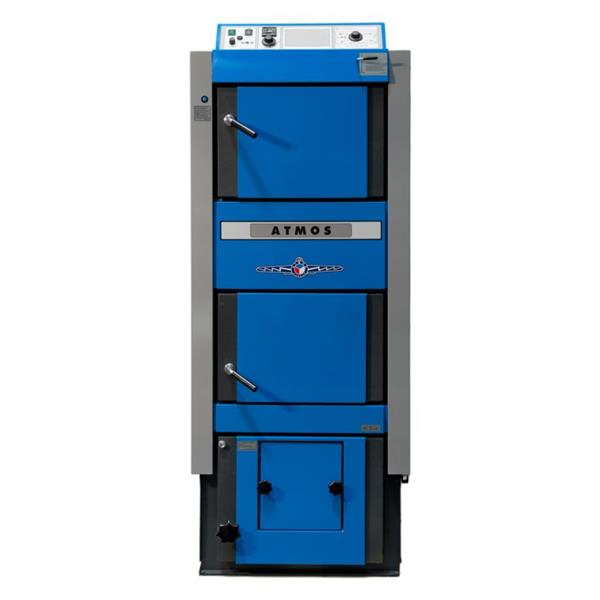

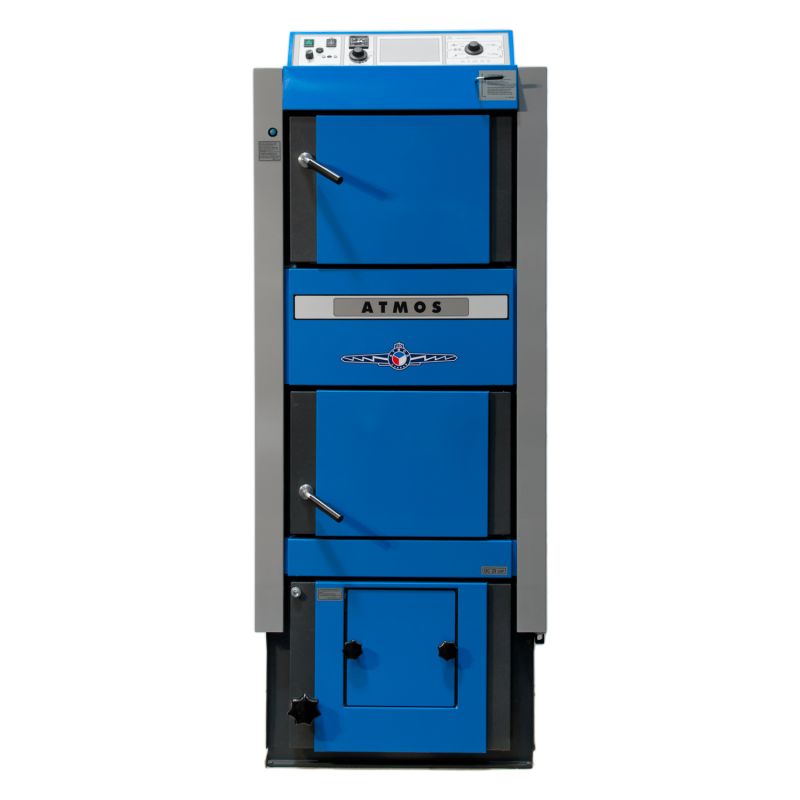

ATMOS Kombikessel Holz/Pellets DC18GSP mit 19kW Leistung und für 33cm Scheitholzlänge

Im Lieferumfang enthalten:
- Kombikessel Holz/Pellet
- Honeywell Feuerzugregler
- Kesselfüll- und Entleerungshahn
- Reinigungsbesteck
- Aschelade

Brennstoff: Trockenes, gespaltenes Scheitholz Ø 80-150 mm, Länge 330mm
Restfeuchte 12-20%, Heizwert 15-17 MJ/kg
Zusatzbrennstoff: Holzpellets Ø 6-8mm (weiße Pellets)
Heizwert 15-18 MJ/kg DINplus + EN-Norm A1 - Länge 10-25mm
Empfohlene Puffergroße: 1250 Liter
CE- Zulassung für Deutschland und EU
Prüfung mit Zertifikat nach DIN EN 303-5

Vorteile / Merkmale Serie GSP:
- kompakter und sehr robuster Kesselaufbau - moderne Konstruktion
- stabile Blechverkleidung und ansprechendes Design
- leichte, übersichtliche Bedienung und geringer Reinigungsaufwand

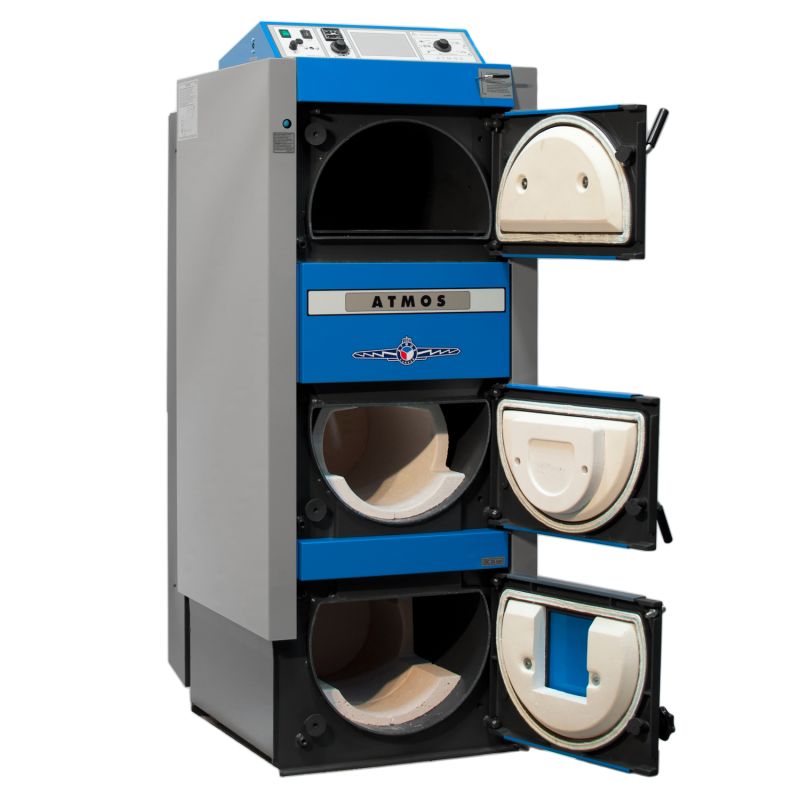

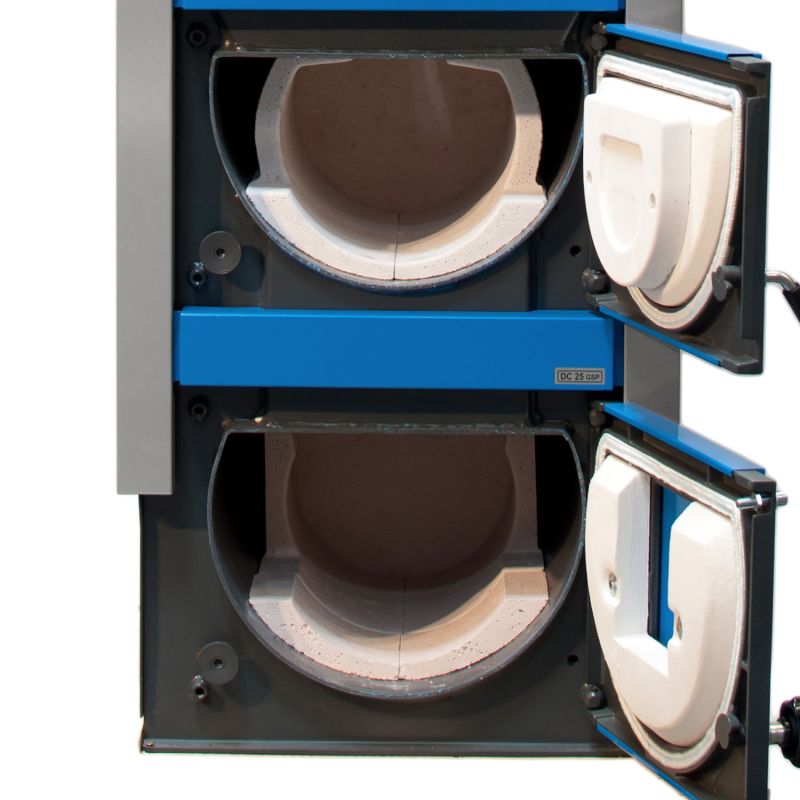

- keramische Brennkammer - perferkter Vergasungsprozess
- ausgefeilte Holzvergasertechnik
- sparsam im Verbrauch durch hohen Wirkungsgrad
- Saugzugventilator mit Schwelgasabsaugung und gerigem Stromverbrauch
- variable Türöffnung - rechts/links angeschlagen
- große Fülltüre für leichte Handhabung
- garantierte Langlebigkeit
- hervorragende Abgaswerte
- einmaliges Preis-Leistungsverhältnis

Für einen ordnungsgemäßen Betrieb ist es erforderlich, dass der neue ATMOS Pelletbrenner A25GSP eingebaut wird.
Im Auslieferungszustand sind die Türen der GSP Serie rechts angeschlagen. Der Pelletbrenner schwenkt somit nach rechts. Dort sollte dann auch die Förderschnecke / Austragung installiert werden. Sollte die Austragung der Pellets von der linken Seite des Kessel realisiert werden müssen, muss der Kessel mit links angeschlagenen Türen bestellt werden. Ein Umbau vor Ort ist nicht möglich!

Dieser Kessel unterschreitet die Werte der BImSchV Stufe 2 und ist BAFA förderfähig.


ATMOS Pelletbrenner A25GSP mit max. 25 kW Leistung - Farbe BLAU
Der Pelletbrenner wird von vorne an die DC-GSP bzw. KC-SP Kesselserie montiert. Die eingebaute Pelletbrennersteuerung verfügt über ein Zwei-Zeilen-Display mit Klartextanzeige, sowie den Bedientasten für die Einstellungen. Die Brennersteuerung regelt unter anderem den Brennerventilator, die Glühspiralen und die Förderschnecke. Zusätzlich verfügt dieser Pelletbrenner eine motorisch verschließbare Klappe, welche im Ruhezustand (Standby) des Pelletbrenners geschlossen ist unm die Zuführung von Falschluft in den Kessel zu unterbinden. Die gewünschte Brennerleistung wird über das Menü der Steuerung eingestellt. Alle Informationen werden dabei in Klarschrift direkt am Display angezeigt.

Die Brennstoffzündung erfolgt automatisch über zwei elektrische Glühspirlaen, welche abwechselnd arbeiten, um eine hohe Betriebssicherheit zu garantieren. Über die Photozelle im Pelletbrenner wird der Zündvorgang überwacht.

Möglichkeiten des Pelletbrenners
- Brennersteuerung mittels Pufferüfhler oben / unten
- Brennersteuerung nach zwei oder drei Temperaturen im Pufferspeicher mit der intelligten Berücksichtigung von möglichem Solarertrag
- Ansteuerung des Kesselsaugzugvnetilator direkt vom Brenner - mittels Ausgangsreserve
- Ansteuerung einer Solarpumpe direkt vom Brenner
- Automatischer Start des Pelletbrenners nach dem Holzausbrennen bei den Kombikesseln GSP Serie

Pelletbrenner passend zu Pelletkessel: DC18GSP, DC25GSP, DC30GSP, KC25SP
Leistungsbedarf beim Start: 522 / 1024 Watt
Leistungsbedarf im Betrieb: 42 Watt
Leistungsbedarf im Standby: 3,3 Watt
Schalldruckpegel: 54 dB

Anschlussmöglichkeiten: Pufferfühler oben / unten, Kesselfühler, Abgas- oder Solarfühler

Zubehör - extra bestellen:
- Brennstoffmagazine (Pelletbehälter) 250, 500, 1000 Liter


ATMOS Förderschnecke DA passend für die Pelletbrenner A25 / A25GSP:
Im Lieferumfang enthalten:
- 1,5 Meter Förderschneckenrohr (Kunststoff) mit Förderspirale
- T-Stück mit Fallschlauch zum Pelletbrenner
- 25 Watt Motor mit Getriebe
- Standfuß und Befestigungsmaterial

 Technische Daten

Nennleistung (kW):25/20
Abgastemperatur (°C):132/129,4
Mitte Rauchrohr (mm):1445
Rauchrohr Ø (mm):148-152
Vor- Rücklauf (Zoll):1 1/2
mind. Puffervolumen (l):1375
Wirkungsgrad (%):90,5/90,2
Füllraumtiefe (mm):530
Füllraumvolumen (dm):125
Staub-Messwert (mg/m³):11 / 18
erford. Schornsteinzug (mbar):0,18
Abgasmassestrom (kg/s):0,015/0,010
CO-Messwert (mg/m³):98 / 180
Bilderkurztext:BAFA Förderfähig
Tiefe / Länge (mm):1030
Höhe (mm):1765
Breite (mm):680





Zeichnung des Kessels

alt

Beschreibung der Kessel-Zeichnung

1.Kesselkörper27.Feuerbeständiges Formstück – Halbmond (Türblende) (beim Heizen mit Holz)
2.Fülltür (beim Heizen mit Holz)28.Brenner für Pellets ATMOS A25 / A45 (DC40GSP)
3.Reinigungstür (beim Heizen mit Holz)29.Feuerbeständiges Formstück – Seite

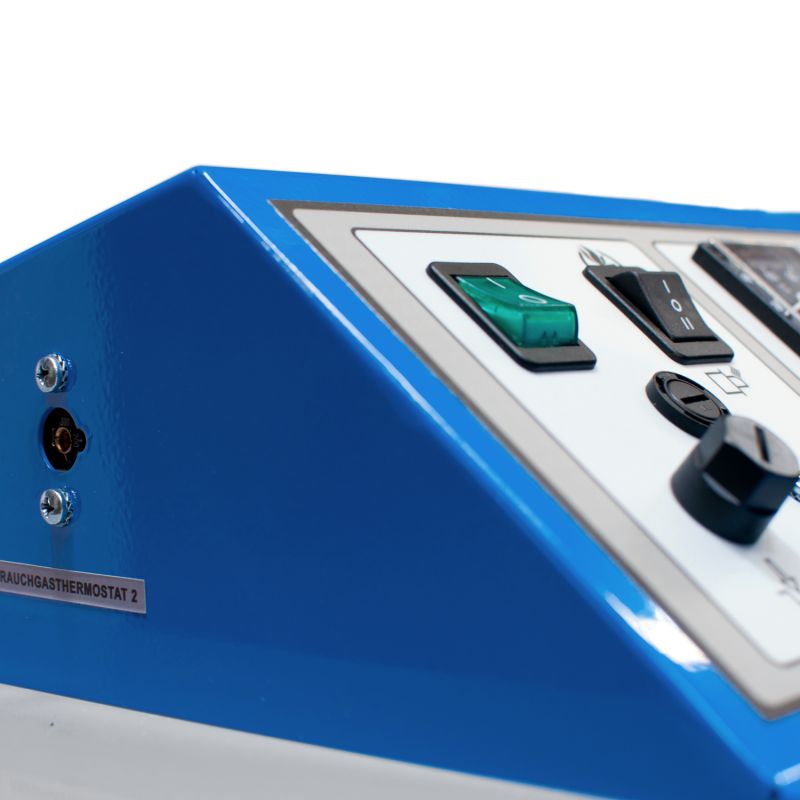

4.Abzugsventilator30.Rauchgasthermostat 2
5.Hitzebeständiges Formstück – Düse31.Feuerbeständiges Formstück – Kugelr. – (beim Heizen mit Holz)

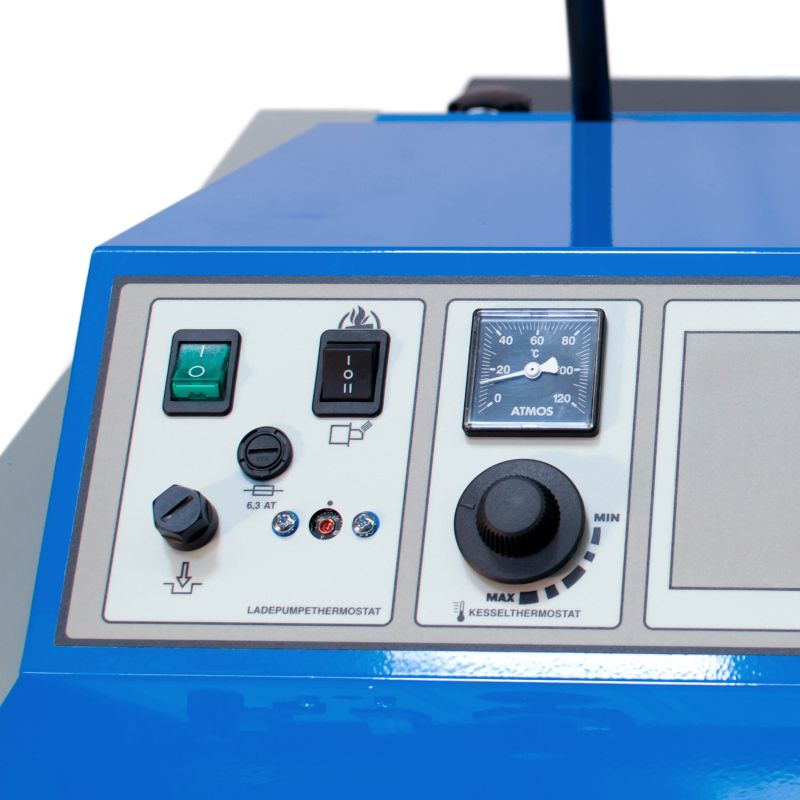

6.Bedienungstafel32.Feuerbeständiges Formstück – hintere Stirnseite des Kugelr. – (beim Heizen mit Holz)
7.Sicherheitsthermostat (Vorsicht – bei Überhitzung drücken)33.Feuerbeständiges Formstück – verlängerung des Kugelraum (Raumn für Holz – DC40GSP)
8.Regulationsklappe34.Pumpenthermostat
9.Feuerbeständiges Formstück – verlängerung des Kugelraum (Raumn für Pellets – DC40GSP)35.Sicherung (6,3A) 5×20/T6,3A/1500 – typ H
10.Feuerbeständiges Formstück – Kugelraum – (beim Heizen mit Pellets)36.Rauchgasthermostat 1
11.Dichtung für Düse – 12 x 1237.Schalter (Umschalter) I-O-II
12.Tür – für den Brenner für Pellets38.Endschalter mit Taste
13.Anheizklappe39.Abgasbremser – mittlere Verbrenngskammer (außer DC25GSP)
– untere Verbrenngskammer (nur bei DC18GSP, DC40GSP)
14.Feuerbeständiges Formstück hintere Stirnseite vom Kugelraum – (beim Heizen mit Pellets)40.Abgasbremser – Turbulator
15.Reinigungsdeckel41.Sibraldichtung unter den Brenner
16.Rohrwärmetauscher42.Messstelle für den Abgasanalysator
17.Hebel der Anheizklappe43.Türenblende (DC40GSP)
18.Thermometer44.Modul AD08
19.Rahmenblende45.Feuerbeständiges Formstück – verlängerung des Düse (Würfelstein) – (DC40GSP)
20.Schalter mit Kontrolllampe46.Kondensator für Abzugventilator – 1μF
21.Servoklappe – Servomotor BELIMO
22.Zugregler – Honeywell FR 124K– Stutzen des Rauchabzugskanals
23.Kühlschleife gegen ÜberhitzungL– Vorlauf
24.Ventilator-RegelthermostatM– Rücklauf
25.Türfüllung – SibralN– Muffe für Einlasshahn
26.Türdichtung – Schnur 18 x 18P– Muffe für den Sensor des die Kühlschleife steuernden Ventils (TS 131, STS 20)





Maße (mm)
 DC18GSPDC25GSPDC30GSPDC40GSP
A1755175517551755
B1 / B2830 / 13651030 / 15651030 / 15651230 / 1792
C680680680680
D1445144514451445
E150 / 152150 / 152150 / 152150 / 152
F87878787
G204204204204
H1507150715071507
CH256256256256
I256256256256
J6/4″6/4″6/4″6/4″



SpezifikationenKesseltyp
  DC18GSPDC25GSPDC30GSPDC40GSP
Kesselwärmeleistung
– Pellets
– Holz		kW
4,5 – 18
19
6 – 20
25
6 – 20
29,8
9 – 30
40
Kesselfeurungswärmeleistung
– Pellets
– Holz		kW
4,9 – 19,4
20,8
6,5 – 21,6
27,0
6,5 – 21,6
32,6
9,7 – 32,3
43,9
Heizflächem23,24,14,14,9
Volumen des Brennstoffschachtsdm3 (l)80120120160
Maße der Füllöffnungmm450 x 260450 x 260450 x 260450 x 260
Vorgeschriebener Schornsteinzug
– Pellets
– Holz		Pa / mbar
16 / 0,16
16 / 0,16
18 / 0,18
18 / 0,18
18 / 0,18
20 / 0,20
20 / 0,20
22 / 0,22
Maximaler BetriebswasserüberdruckkPa / bar250 / 2,5250 / 2,5250 / 2,5250 / 2,5
Gewicht des Kesselskg547659656768
Durchmesser des Abzugkanalsmm150 / 152150 / 152150 / 152150 / 152
Abdeckung des ElektroteilsIP20202020
Elektrische Anschlussleistung (Hilfstrombedarf)
– Start (Zündung) – Pellets (max.)
– Betrieb – Pellets (max.)
– Betrieb – Holz (max.)		W
522 (572) / 1042 (1092)
42 (92)
50
572 / 1092
97
50
Elektrische Hilfstrombedarf bei BereitschaftsmodusW3,3
Anheizmodus Pellets / Holz automatisch / manuell
Wirkungsgrad des Kessels (Direkt)
– Pellets
– Holz		%
92,7
91,5
92,8
92,5
92,8
91,4
92,8
91,2
Kesselklasse 5555
Kesselkategorie 1
Betriebsmodus nicht kondensiert
Festbrennstoffkessel mit Kraft-Wärme-Kopplung nein
Kombiheizgerät nein
Klasse (Energy efficiency class) A+A+A+A+
Abgastemperatur bei Nennleistung
– Pellets
– Holz		°C
121
137,5
114
126,8
114
148,4
116,2
146,8
GewichtsdurchflussderAbgase bei einer Nennleistung
– Pellets
– Holz		kg / s
0,009
0,012
0,010
0,015
0,010
0,017
0,015
0,023

Durchschnittsverbrauch des Brennstoffes für Holz bei Nenn-

Wärmeleistung

kg.St-15,16,17,710,1
für die Heizsaison 1 kW = 1 Raummeter
Max. Scheitlängemm330530530730
Brenndauer bei Nennleistung – HolzStd.2222,5
Wasservolumen im Kessell69100100131
Hydraulischer Verlust des Kesselsmbar0,210,220,220,21
Minimales Volumen des Ausgleichsbehältersl500500500750 – Pellets
2200 – Holz
AnschlussspannungV / Hz230 / 50

Die vorgeschriebene Mindesttemperatur

des Rückflusswassers während des Betriebs

beträgt 65 °C. Die vorgeschriebene Betriebs-

temperatur des Kessels beträgt 80 – 90 °C.



Vorgeschriebener Brennstoff (präferiert)



trockenes Holz (Stückholz)

mit einer Heizleistung

von 15 – 17 MJ.kg-1,

Wassergehalt 12-20%,

Durchmesser 80 – 150 mm



Vorgeschriebener Brennstoff



Holzpellets nach DIN –

mit dem Durchmesser 6–8 mm

und Heizwert 16 – 19 MJ/kg-1



Quelle: www.atmos.eu
