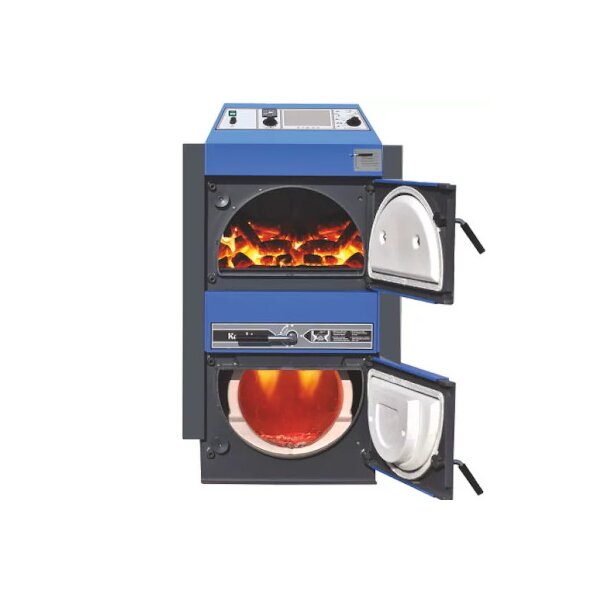

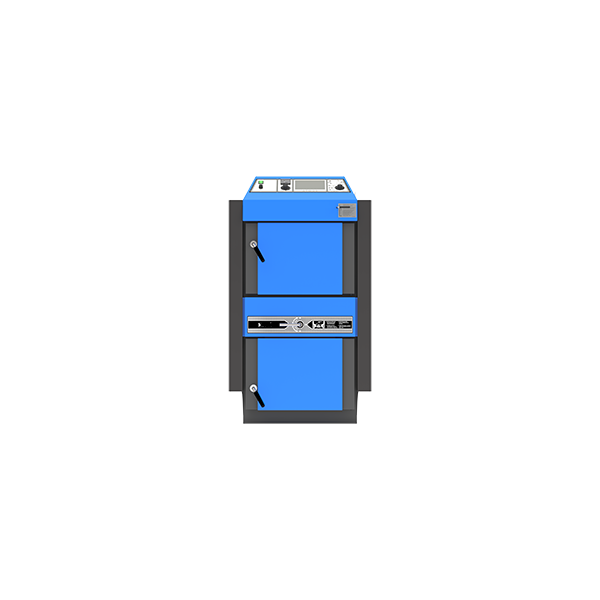

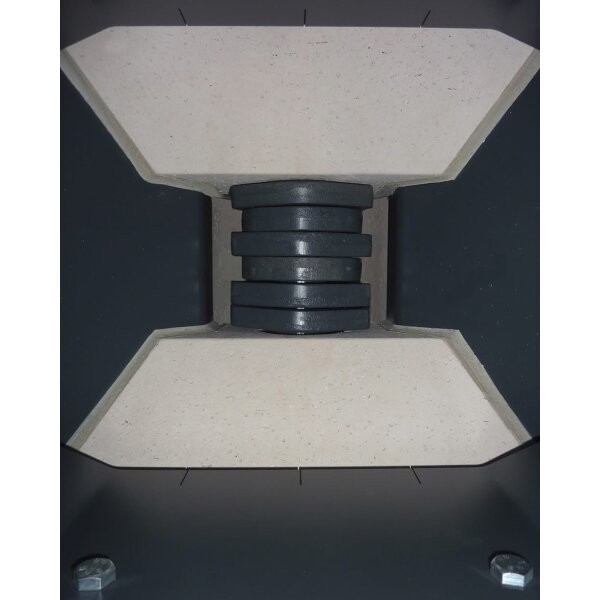

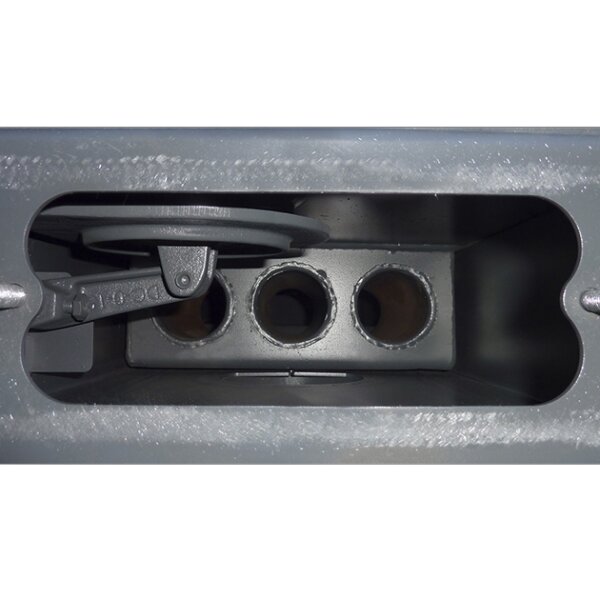

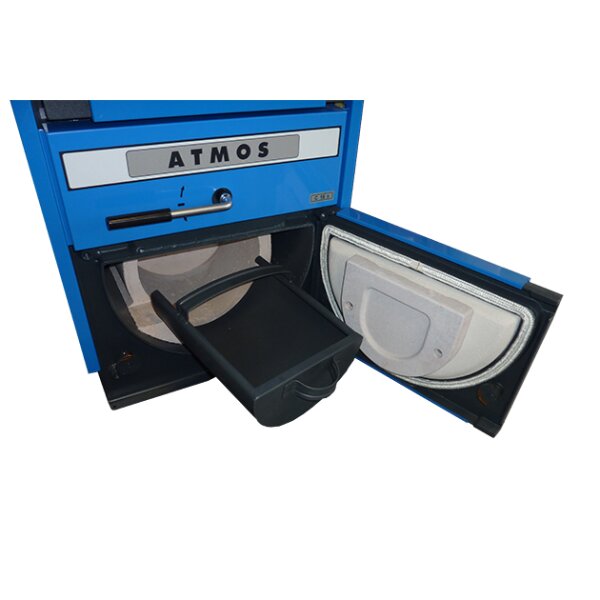

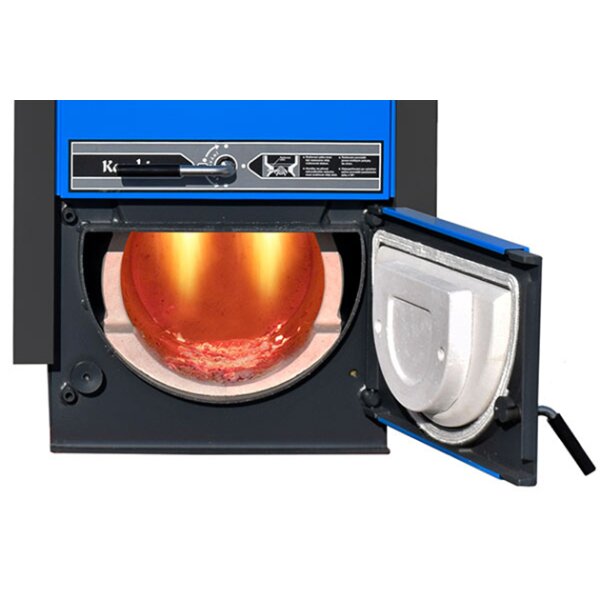

Kohlevergaserkessel KC45S mit 45 kW

alt

Beschreibung der Kessel-Zeichnung

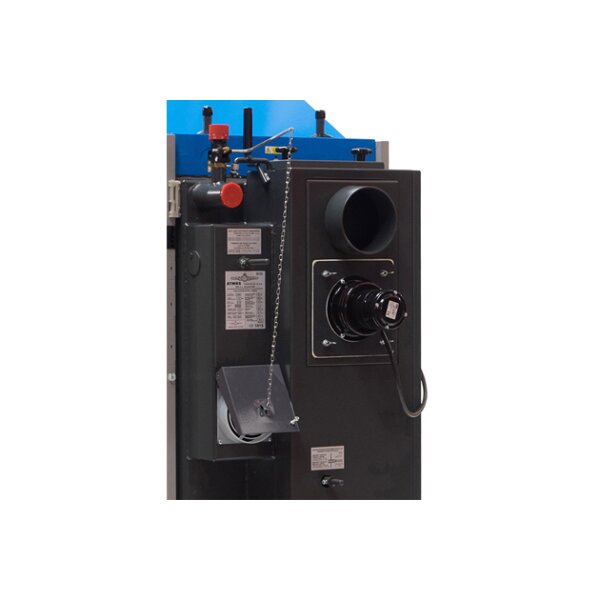

1.	Kesselkörper	22.	Zugregler – Honeywell FR 124
2.	Fülltür	23.	Feuerbeständiges Formstück – vorderer Würfel
3.	Reinigungstür	24.	Ventilator-Regelthermostat (Kessel-Thermostat)

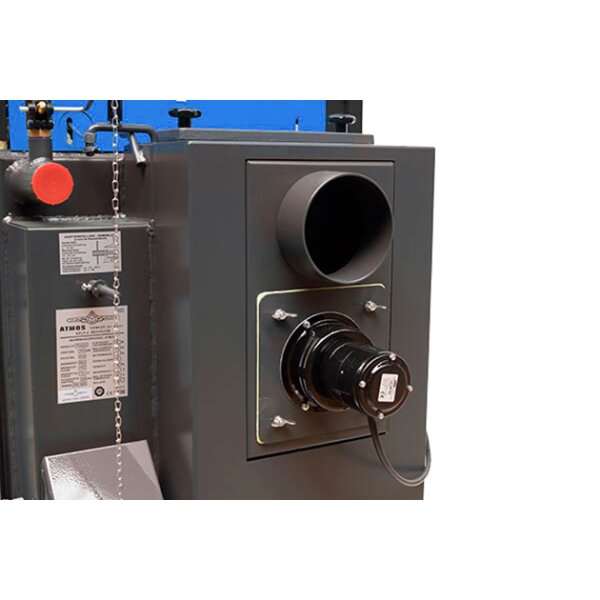

4.	Abzugsventilator (S)	25.	Türfüllung – Sibral
5.	Feuerbeständiges Formstück – hinterer Würfel	26.	Türdichtung – Schnur 18×18
6.	Bedienungstafel	27.	Abgasbremser (KC25S, KC35S, KC45S)
7.	Sicherheitsthermostat für Pumpe 95 °C	29.	Kondensator für Abzugventilator – 1μF
8.	Regulationsklappe	30.	Rauchgas-thermostat
9.	Roststab	31.	Sicherheitsthermostat

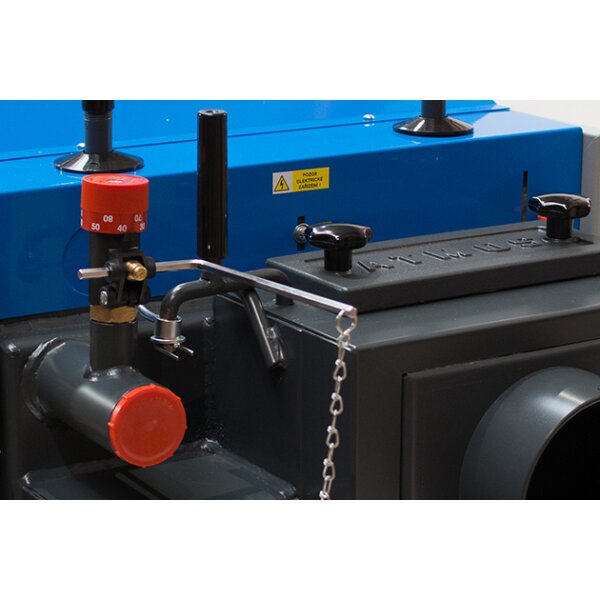

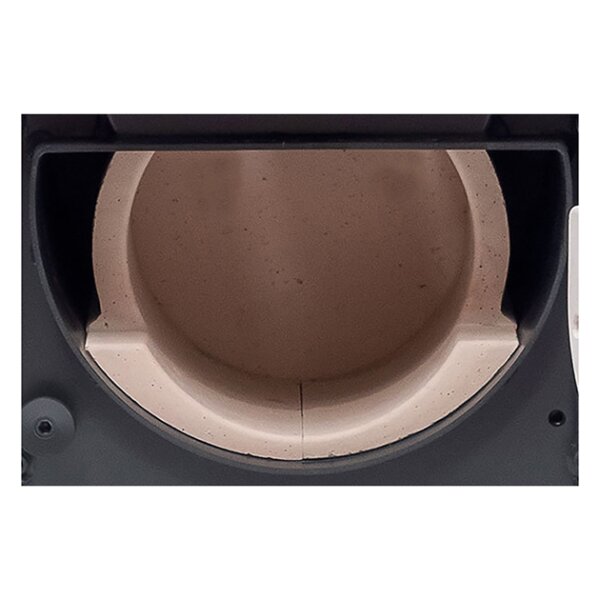

10.	Feuerbeständiges Formstück – Kugleraum	32.	Kühlschleife gegen Überhitzung
11.	Rostrohr	33.	Zugstange zum Regulieren sekundärer Luft
12.	Feuerbeständiges Formstück – Halbmond	34.	Türfüllung – Sibral

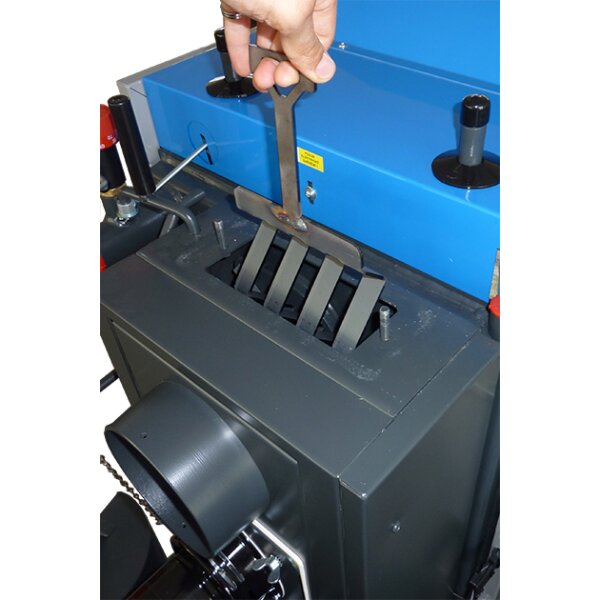

13.	Anheizklappe	37.	Abgasbremser KC25S, KC45S Abgasbremser – 4 armig KC35S Turbulator der Rohrwand im Rauchkanal – 330 mm
14.	Feuerbeständiges Formstück – hintere Stirnseite vom Kugelraum
15.	Reinigungsdeckel
16.	Rosthebel	K	– Rauchkanalmuffe
17.	Hebel der Anheizklappe	L	– Wasseraustritt aus dem Kessel
18.	Thermometer	M	– Wassereintritt in den Kessel
19.	Brennkammerblende – vordere Blende	N	– Rohransatz für Füllhahn
20.	Schalter	P	– Rohransatz für Steuerventilsensor der Kühlschleife (TS 131, STS 20)

Masse
	KC16S	KC25S	KC35S	KC45S
A	1166	1185	1435	1435
B	658	758	758	858
C	675	675	675	675
D	874	874	1121	1121
E	150 / 152	150 / 152	150 / 152	150 / 152
F	65	65	65	65
G	208	208	208	208
H	933	933	1177	1177
CH	212	212	212	212
I	212	212	212	212
J	6/4″	6/4″	6/4″	6/4″

Spezifikationen	Kesseltyp
		KC16S	KC25S	KC35S	KC45S
Kesselwärmeleistung	kW	18	26	35	45
Kesselfeurungswärmeleistung	kW	20,3	28,8	39,2	51,9
Heizfläche	m2	1,6	1,9	2,6	2,6
Volumen des Brennstoffschachts	dm3 (l)	50	65	100	125

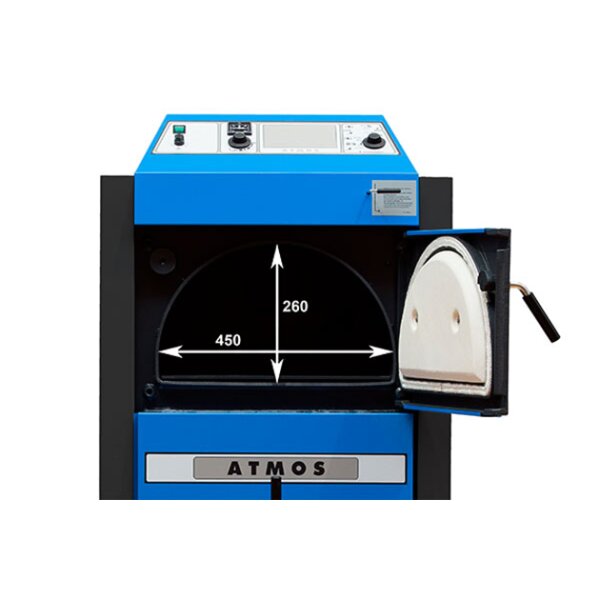

Abmessungen der Füllöffnung	mm	450 x 260	450 x 260	450 x 260	450 x 260
Vorgeschriebener Schornsteinzug	Pa / mbar	16 / 0,16	20 / 0,20	24 / 0,24	25 / 0,25
Max. Anlagendruck	kPa / bar	250 / 2,5	250 / 2,5	250 / 2,5	250 / 2,5
Kesselgewicht	kg	275	297	377	397
Querschnitt der Abzugsmuffe	mm	150 / 152	150 / 152	150 / 152	150 / 152
Schutzart elektrischer Teile	IP	20	20	20	20
Hilfstromverbrauch bei Nennwärmeleistung (elmax)	W / kW	50 / 0,05	50 / 0,05	50 / 0,05	50 / 0,05
Hilfstromverbrauch bei Bereitschaftsmodus (Psb)	W / kW	0	0	0	0
Anheizmodus		manuell
Abgegebene Nutzwärme bei Nennwärmeleistung (Pn)	kW	18,9	27,3	36,4	46,7
Kesselwirkungsgrad	%	88,5	90,4	90,3	85,2
Kesselklasse		5	5	4	4
Kesselkategorie		1
Betriebsmodus		nicht kondensiert
Festbrennstoffkessel mit Kraft-Wärme-Kopplung		nein	nein	nein	nein
Kombiheizgerät		nein	nein	nein	nein
Energieeffizienzklasse		C	C	C	C
Rauchgastemperatur bei Nennleistung	°C	165	177	209	254
Mengendurchfluss des Rauchgases bei Nennleistung	kg / s	0,010	0,015	0,016	0,024
Vorgeschriebene Brennstoffe (Bevorzugter)	Braunkohlebriketts mit einem Heizwert von 19 – 23 MJ/Kg-1
Durchschnittlicher Brennstoffverbrauch	kg.St-1	3,3	4,7	6,5	8,4
Vorgeschriebene Holzlänge	mm	230	330	330	430
Brenndauer bei Nennleistung	Stun.	4	4	4	4
Wasseranteil im Kessel	l	37	45	68	70
Hydraulischer Kesselverlust	mbar	0,17	0,18	0,20	0,22
Minimales Volumen des Ausgleichsbehälters	l	500	500	500	750
Anschlussversorgungsspannung	V / Hz	230 / 50
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C. Die vorgeschriebene Vorlauftemperatur des Kessels beträgt 80 – 90 °C.ie vorgeschriebene Mindesttemperatur des Rücklaufwassers bei Betrieb beträgt 65 °C.

Quelle:www.atmos.eu
