| Artikelnummer: | 4260614464124 |
| Lieferzeit ***: | 5 - 8 Werktage |
| Gewicht: | 527 kg |
| EAN: | 4260614464124 |
| Externe Artikel-Nr: | Holzvergaserkessel GSX50 mit 49kW |
| Zustand: | Neu |
| Geschlecht: | Unisex |
|
|
|
| Verfügbarkeit: |
|
| Energieeffizienz | A+ |

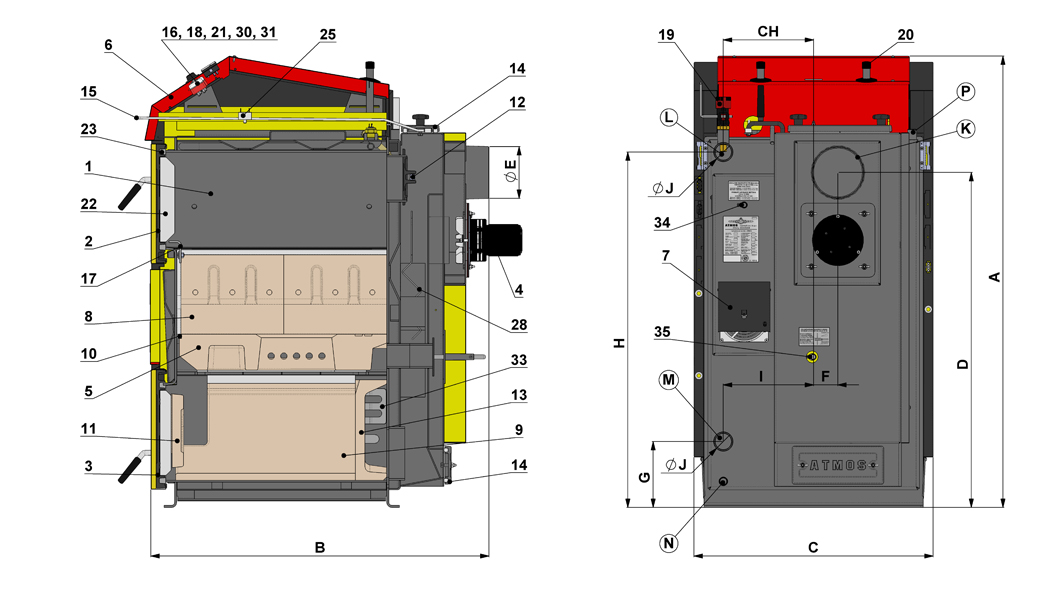

| Beschreibung des Kessels – Zeichnung | |||
| 1. | Kesselkörper | 19. | Leistungsregler – Honeywell FR 124 |
| 2. | Nachlegetür | 20. | Kühlschleife |
| 3. | Aschenraumtür | 21. | Ventilatorthermostat |
| 4. | Druck, Abzugsventilator (S) | 22. | Türfüllung – Sibral |
| 5. | Hitzebeständiges Formstück – Düse | 23. | Türsicherung – Schnur 18 x 18 |
| 6. | Steuerpanel | 25. | Abluftventilator Kondensator |
| 7. | Sicherheitsthermostat | 28. | Rauchkanalbremse (GS32, GS40) |
| 8. | Hitzebeständiges Formstück – Seite des Feuerraumes – GS | 30. | Abgasthermostat |
| 9. | Hitzebeständiges Formstück – Kugelraum L+R | 31. | Sicherheitsthermostat (Achtung – muss bei Überhitzung gedrückt werden) |
| 10. | Dichtung – Düsen 12 x 12 (14 x 14) | 33. | Bremse entlang des Kugelraums |
| 11. | Hitzebeständiges Formstück – Halbmond | 34. | Primärluftregulierung |
| 12. | Einfeuerungsklappe | 35. | Sekundärluftregulierung |
| 13. | Hitzebeständiges Formstück – Rückwand | ||
| 14. | Putzdeckel | K | – Kaminhals |
| 15. | Zugstange der Einfeuerungsklappe | L | – Vorlauf |
| 16. | Thermometer | M | – Rücklauf |
| 17. | Blende des Feuerraumes | N | – Zapfpistole für Füllhahn |
| 18. | Schalter | P | – Buchse für Ventilsensor zur Steuerung des Kühlkreislaufs (TS 131, STS 20) |
| Maße (mm) | ||
|---|---|---|
| GSX50 | GSX70 | |
| A | 1563 | 1686 |
| B | 1042 | 1268 |
| C | 678 | 678 |
| D | 997 | 1086 |
| E | 150 (152) | 180 |
| F | 70 | 58 |
| G | 184 | 184 |
| H | 1287 | 1407 |
| CH | 256 | 256 |
| I | 256 | 256 |
| J | 2″ | 2″ |
* Die Breite des Kessels beträgt 555 mm nach dem Entfernen der Seitenhauben.
Technische Daten
| Spezifikationen | Kesseltyp | ||
| GSX50 | GSX70 | ||
| Kesselwärmeleistung | kW | 49 | 70 |
| Kesselfeurungswärmeleistung | kW | 54,1 | 77,5 |
| Heizfläche | m2 | 3,5 | 3,7 |
| Vol. des Brennstoffschachts | dm3 (l) | 210 | 280 |
| Fülloffnungabmessungen | mm | 450 x 310 | 450 x 310 |
| Vorgeschriebener Schornsteinzug | Pa / mbar | 25 / 0,25 | 26 / 0,26 |
| Maximaler Wasserüberdruck | kPa / bar | 250 / 2,5 | 250 / 2,5 |
| Kesselgewicht | kg | 538 | 690 |
| Durchmesser des Abzugskanals | mm | 150 / 152 | 180 |
| Sicherung der elektr. Teile | IP | 20 | 20 |
| Elektrische Anschlussleistung (zusätzlich) | W | 50 | 50 |
| Elektrische Anschlussleistung Standby | W | 0 | 0 |
| Zündmodus | Manuell | ||
| Kessel Wirkungsgrad | % | 90,6 | 90,3 |
| Maximaler Schallpegel | dB | 65 | 65 |
| Kesselklasse | 5 | 5 | |
| Kesselkategorie | 1 nicht kondensiert | ||
| Betriebsmodus | |||
| Energieeffizienzklasse | A+ | A+ | |
| Abgastemperatur bei Nennleistung | °C | 165 | 161 |
| Abgasmassenstrom bei Nennleistung | kg / s | 0,025 | 0,034 |
| Durchschn. Verbrauch | kg.h-1 | 120 | 170 |
| für die Heizsaison | 1 kW = 1 Raummeter | ||
| Max. Scheitlänge | mm | 530 | 730 |
| Brenndauer bei Nennleistung | Std. | 3 | 3 |
| Wasservolumen im Kessel | l | 120 | 132 |
| Hydr. Verlust des Kessels | mbar | 0,23 | 0,22 |
| Mind. Volumen des Pufferspeichers | l | 750 | 1000 |
| Einstellbereich des Temperaturreglers | °C | 75 – 95 | |
| Rücklaufwassertemperatur | °C | Rücklaufwassertemperatur Vorgeschriebene minimale Rücklaufwassertemperatur: 65 °C | |
| Anschlussspannung | V / Hz | 230 / 50 | |
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C. Vorgeschriebener (bevorzugter) Brennstoff: Trockenes Holz (Stückholz) mit einer Heizleistung von 15 – 17 MJ.kg-1, Wassergehalt mind. 12 % – max. 20 %, Durchmesser 80 – 150 mm |
Bei Fragen können Sie uns gerne kontaktieren (s. Impressum). |
|
